K-PROJEKT.PL

KONSTRUKCJE BUDOWLANE

Profesjonalne tworzenie dokumentacji technicznej dla budownictwa oraz modelowanie konstrukcji w technologii 3D.

Zobacz informacje o firmie

KONSTRUKCJE STALOWE

MODELOWANIE W 3D

Dawne kreślenie rysunków coraz częściej zastępuje sie modelowaniem konstrukcji. Wykorzystanie technologii 3D usprawnia wykonywanie dokumentacji oraz eliminuję potencjalne błędy.

Zobacz przykładowe projekty

KONSTRUKCJE ŻELBETOWE

PRZESTRZENNE SZALUNKI I ZBROJENIE

Rysowanie zbrojenia w technologii 3D pomaga uniknąć wielu kolizji oraz błędów popełnianych podczas tradycyjnego wykonywania dokumentacji.

Zobacz przykładowe projekty

Opis oferty

Firma K-Projekt specjalizuje się w przygotowaniu dokumentacji technicznej dla branży konstrukcyjnej. Realizujemy tematy z zakresu projektów budowlanych, wykonawczych oraz warsztatowych. Wykonujemy rzuty i przekroje zestawcze, detale montażowe, szczegółowe rysunki poszczególnych elementów konstrukcyjnych oraz wszelkie niezbędne zestawienia materiałowe i spisy.

service 1

Konstrukcje stalowe

hale magazynowe, obiekty przemysłowe, wiaty, zadaszenia, konstrukcje wsporcze, pomosty, klatki schodowe

service 2

Konstrukcje żelbetowe

stopy, ławy i płyty, oczepy, fundamenty technologiczne, podwaliny, ściany, belki, słupy, tarcze, stropy, trzpienie, wieńce, nadproża, doki, kanały, rampy

service 3

Projekty 3D

modelowanie konstrukcji oraz przygotowanie dokumentacji technicznej z wykorzystaniem technologii 3D

Galeria przykładowych projektów

Każdy zrealizowany temat jest wizytówką naszej firmy. Podczas przygotowywania dokumentacji zwracamy szczególną uwagę
na jakość i dokładność. Wszystkie rysunki wykonywane są starannie w oparciu o literaturę branżową oraz aktualne normy techniczne. Poniżej prezentujemy fragmenty niektórych rysunków oraz przykładowe modele 3D.

Projekt 1

Pomost obsługowy dla maszyny

Lokalizacja:Wrocław, ul. Kowalska
Data:Październik 2014
Typ konstrukcji:Stalowa
Stadium:Projekt warsztatowy

Istniejąca konstrukcja wsporcza urządzenia o wymiarach 2,10x2,80m została zabezpieczona po obwodzie balustradami. Z lewej strony urządzenia dołączono małą platformę pomostową którą wsparto na dodatkowych słupach. Do pomostu doprowadzono pojedynczy bieg schodowy.

project 2

Ściany żelbetowe

Lokalizacja:Wrocław, ul. Sikorskiego
Data:Listopad 2014
Typ konstrukcji:Monolityczna
Stadium:Projekt wykonawczy

Ściany żelbetowe parteru, pierwszego i drugiego piętra w nowoczesnym kompleksie mieszkalno-biurowym. Ściany o grubości 24cm zbrojone prętami pionowymi fi12 w rozstawie co 15cm. Zbrojenie rozdzielcze stanowią pręty poziome fi10 co 20cm. Elementy konstrukcyjne rysowane na rzucie, przekrojami oraz detalami.

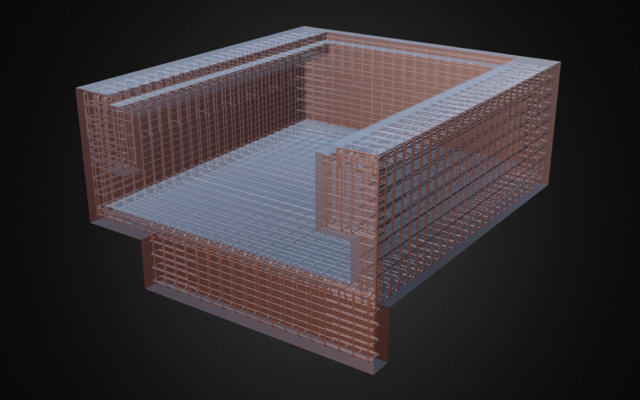

Dok żelbetowy

Lokalizacja:brak
Data:Luty 2015
Typ konstrukcji:Monolityczna
Stadium:Model przykładowy

Dok żelbetowy o wymiarach 350 x 380 x 145 cm. Ścianki doku mają grubość 25 i 30cm. Płyta denna wykonana w spadku od 30 do 25 cm. Zbrojenie podstawowe przyjęto jako pręty fi12 co 15cm.

project 4

Project for Some Client

Lokalizacja:Wrocław, Stadion Olimpijski
Data:Grudzień 2015, marzec 2016
Typ konstrukcji:Stalowa
Stadium:Projekt warsztatowy

Projekt warsztatowy tarcz stalowych będących konstrukcją wsporczą pod lampy oświetleniowe na istniejących wieżach stadionu. Pojedyncza tarcza o wymiarach 648x162cm wykonana jest z profili rurowych prostokątnych. Na każdej z 4 wież zamontowano od 5 do 7 tarcz z mocowaniami dostosowanymi do istniejącej konstrukcji.

project 5

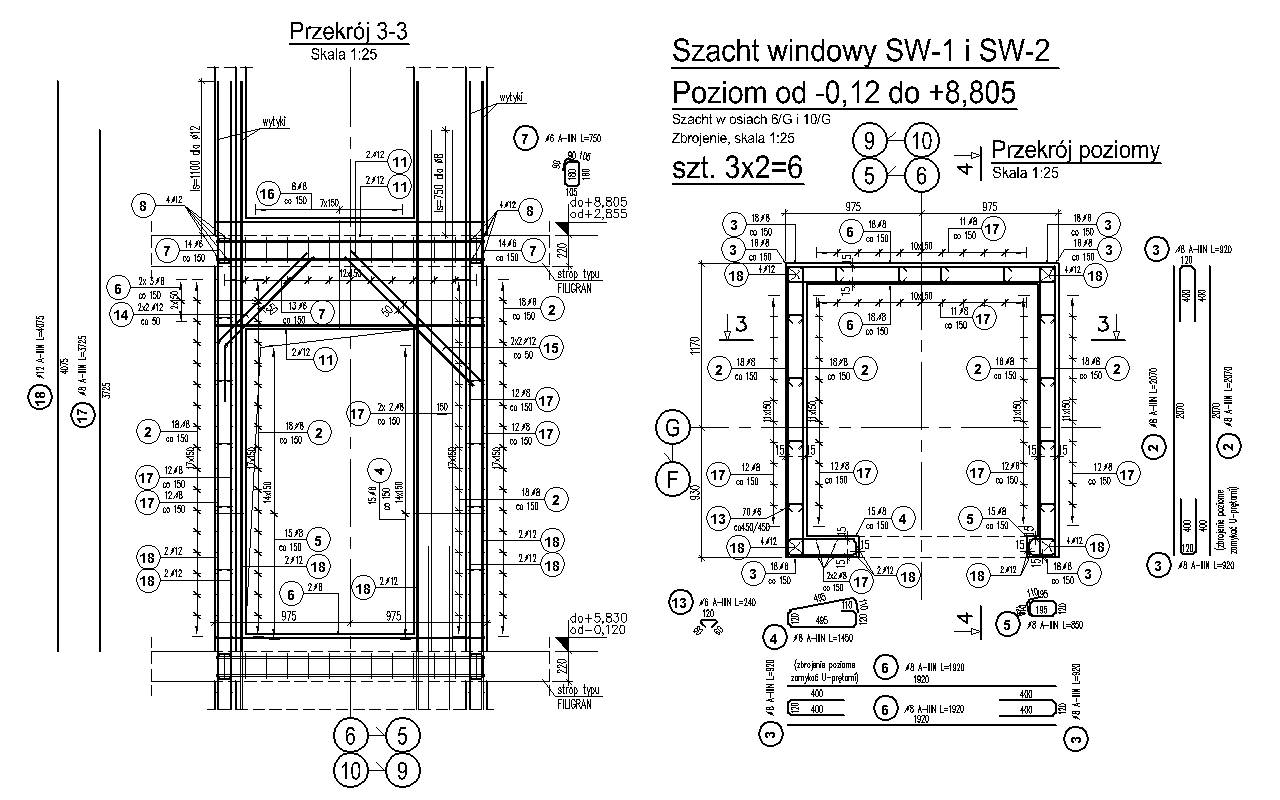

Szacht windowy

Lokalizacja:Wrocław, ul. Kokosowa
Data:Kwiecień 2015
Typ konstrukcji:Monolityczna
Stadium:Projekt wykonawczy

Rysunek szalunkowy oraz zbrojeniowy szachtów windowych w budynku mieszkalnym. Szachty o wymiarach 180x165cm w świetle i ściankach o grubości 15cm. Zbrojenie podstawowe przyjęto jako fi8 co 15cm.

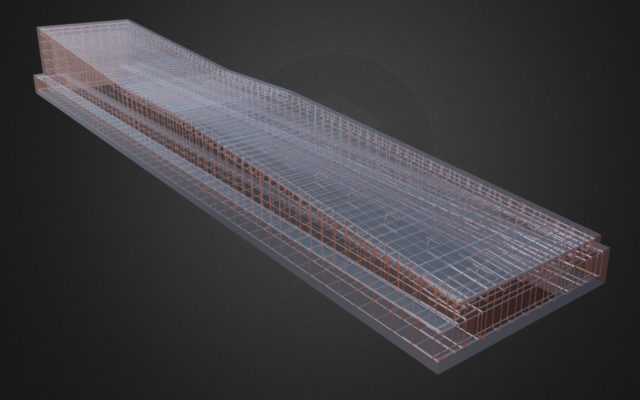

Rampa żelbetowa

Lokalizacja:brak
Data:Marzec 2014
Typ konstrukcji:Monolityczna
Stadium:Model przykładowy

Rampa żelbetowa o długości 1200cm, wysokość 140cm oraz szerokości płyty górnej 200cm. Ściany boczne o grubości 20cm wsparte są na ławach fundamentowych o przekroju 60x40cm. Pochylenie rampy to 8%. Jako zbrojenie podstawowe ścian i płyty przyjęto pręty fi 8 i 10 mm w rozstawie co 15 cm.

project 7

Webste for Some Client

Lokalizacja:Brak
Data:July 2012
Typ konstrukcji:Stalowa, cięgnowa
Stadium:Praca dyplomowa

Rysunek warsztatowy głównego słupa stalowego w hali widowiskowo-targowej o konstrukcji cięgnowej będącej tematem pracy dyplomowej magisterskiej.

project 8

Webste for Some Client

Lokalizacja:Wrocław, ul. Kłodzka
Data:Lipiec 2015, styczeń 2016
Typ konstrukcji:Monolityczna
Stadium:Projekt wykonawczy

Rysunki zbrojeniowe belek jednoprzęsłowych, dwuprzęsłowych oraz wieloprzęsłowych w nowym kompleksie budynków mieszkalnych. Belki o różnych przekrojach (od 18x25cm do 24x90cm) i stopniu zbrojenia.

Stopa fundamentowa

Lokalizacja:brak
Data:Styczeń 2016
Typ konstrukcji:Monolityczna
Stadium:Model przykładowy

Przykładowy model stopy fumdamentowej z osadzonymi kotwami dla słupa stalowego. Wymiary stopy to 200x200cm, grubość 50cm. Przyjęto zbrojenie podstawowe jako pręty fi16 co 15cm.

  • project 1

    Pomost obsługowy dla maszyny

    Projekt warsztatowy

  • project 2

    Ściany żelbetowe

    Projekt wykonawczy

  • project 3

    Dok żelbetowy

    Model przykładowy

  • project 4

    Konstrukcja wsporcza oświetlenia

    Projekt warsztatowy

  • project 5

    Szacht windowy

    Projekt wykonawczy

  • project 6

    Rampa żelbetowa

    Model przykładowy

  • project 7

    Słup stalowy

    Praca dyplomowa

  • project 8

    Belki żelbetowe

    Projekt wykonawczy

  • project 9

    Stopa fundamentowa

    Model przykładowy

Kilka słów o firmie

Historia firmy jest jej fundamentem. Zapraszamy do zapoznania się z podstawowymi informacjami o naszej firmie.

Logo

team 1

mgr. inż Krystian Adamski

Właściciel firmy

Absolwent studiów

inżynierskich i magisterskich

Wydziału Budownictwa Lądowego

i Wodnego Politechniki Wrocławskiej.


Laureat pierwszej nagrody w konkursie

na najlepszą magisterską pracę dyplomową

w 2012 roku, organizowanego przez WBLiW

Politechniki Wrocławskiej

oraz PZITP oddział we Wrocławiu.

           K-Projekt Konstrukcje Budowlane jest nowoczesną firmą nastawioną na wykorzystanie nowych technologii w dziedzinie projektowania konstrukcji. Ideą powstania firmy było wsparcie małych i średnich przedsiębiorstw przy realizacji nadmiaru zobowiązań oraz dużych zleceń. Działamy na terenie całego kraju ale większość prowadzonych tematów skierowana jest do województwa Dolnośląskiego i Wielkopolskiego. Nasza działalność związana jest głównie z branżą konstrukcyjną budownictwa ogólnego i przemysłowego.

           Posiadamy wykwalifikowaną kadrę inżynierską z dużym doświadczeniem w sporządzaniu dokumentacji projektowej. Nasze umiejętności były zdobywane w pracy w renomowanych biurach projektowych przy realizacji dużych inwestycji.

           Przy tworzeniu projektów wspomagamy się specjalistycznym oprogramowaniem komputerowym. Posiadamy własną licencję programu Allplan Inżynieria 2014 firmy Nemetschek. Jest to innowacyjny system CAD dla architektury i inżynierii który przeznaczony jest dla szeroko pojętego budownictwa. Program działa w oparciu o technologię BIM która bazuje na tworzeniu modeli 3D. Oprogramowanie to daje duże możliwości wymiany danych pomiędzy współpracującymi biurami i branżystami. Do wykonywania obliczeń wykorzystujemy oprogramowanie firmy INTERsoft. Posiadamy licencję programu R3D3-Rama 3D łącznie z modułami EuroStal, EuroŻelbet oraz EuroStopa. Oprogramowanie to służy do przeprowadzania analizy statycznej płaskich i przestrzennych układów prętowych. Dzięki posiadanym modułom możliwe jest wymiarowania elementów stalowych, żelbetowych oraz fundamentów bezpośrednich zgodnie z nowymi normami PN-EN. W tradycyjnej metodzie kreślenia CAD 2D wykorzystujemy program DraftSight 2015 firmy Dassault Dystemes.

Obiekty stworzony w technologii BIM mają wszystkie możliwe parametry rzeczywistej konstrukcji. Projektowanie budowli w XXI wieku stało się modelowaniem rzeczywistości w skali jeden do jeden.

Opinie klientów

Komentarze klientów są dla nas szczególnie ważne gdyż to właśnie one oddają prawdziwą opinię na ta temat naszej pracy.

"Powierzone prace projektowe były wykonywane prawidłowo oraz sumiennie i co najważniejsze nie wymagały dalszej korekty czy poprawy."

ZOBACZ REFERENCJE

client 1 A.K.I. - Projekt Stała współpraca

"W moim uznaniu, poziom i dokładność świadczonych usług stanowi o wysokim poziomie profesjonalizmu."

ZOBACZ REFERENCJE

client 2 Z.R.B. Majster Klient

Zachęcamy do przesyłania opinii na temat naszych projektów.

DODAJ NOWY KOMENTARZ...

client 3 Nowy Klient

"Projektowanie konstrukcji to sztuka przewidywania problemów."

Nasi klienci

Kontakt

Wszystkich zainteresowanych współpracą zapraszamy do kontaktu. Zachęcamy do przesyłania ofert projektowych.

Ładowanie mapy...

Witam

BRAK NAZWY
BRAK ADRESU E-MAIL
BRAK TREŚCI WIADOMOŚCI

Nazwa firmy: K-Projekt Konstrukcje Budowlane

Lokalizacja: Wrocław woj. Dolnośląskie / Ostrzeszów woj. Wielkopolskie

e-mail: biuro@k-projekt.pl

NIP: 914-030-90-13 / REGON: 302601792
